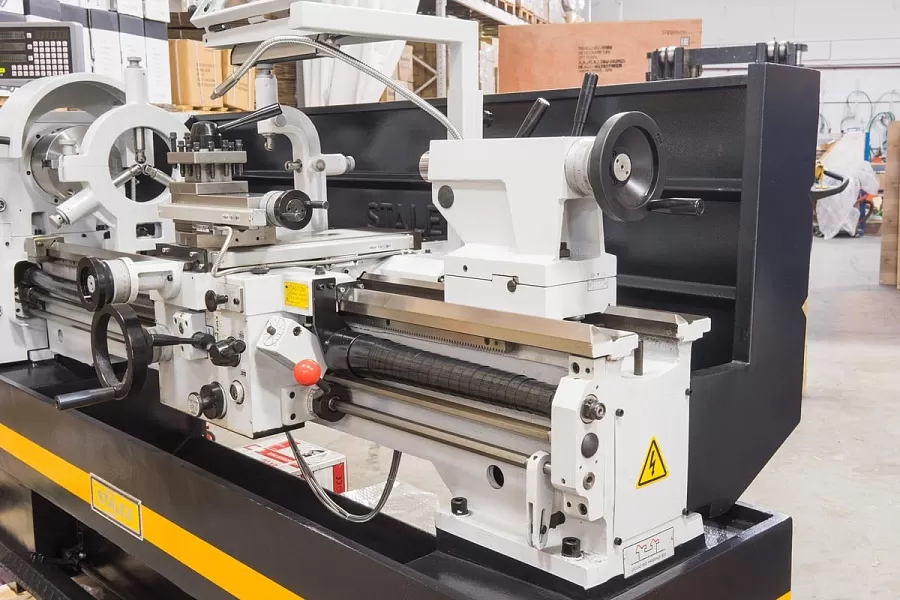

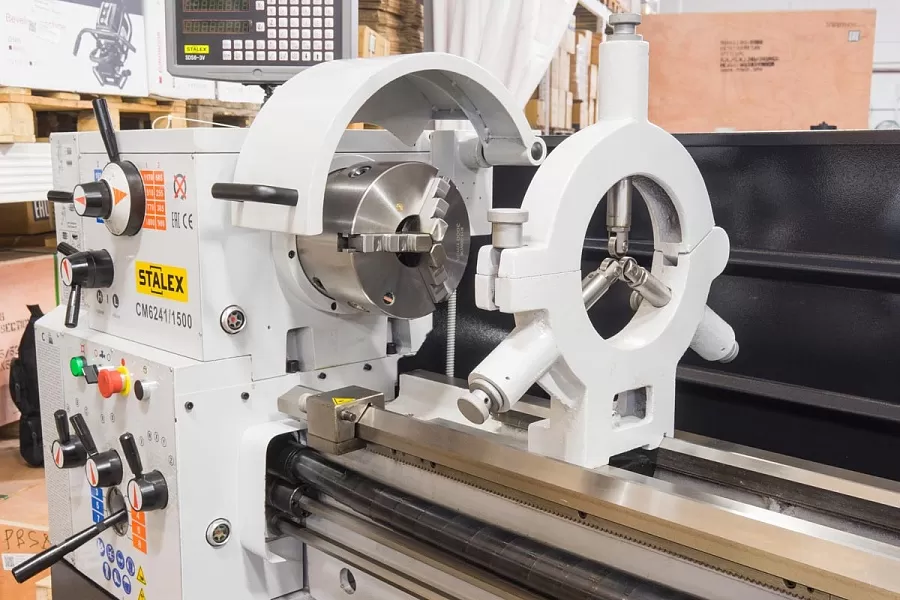

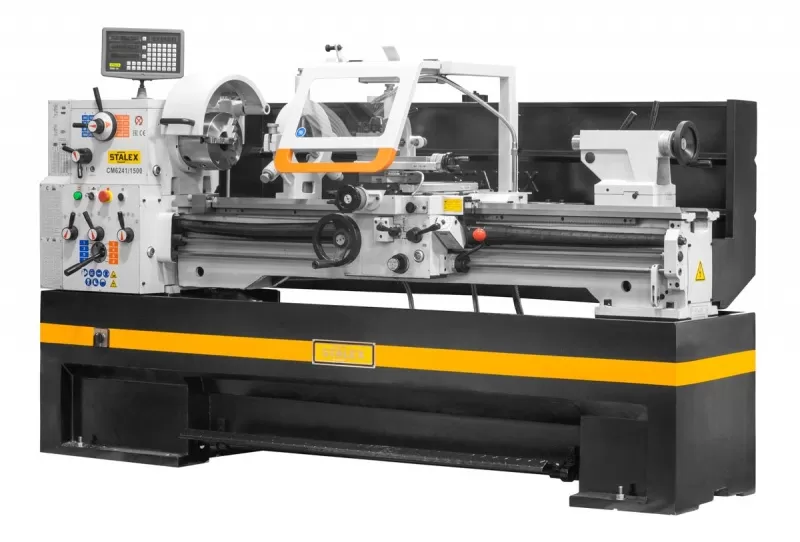

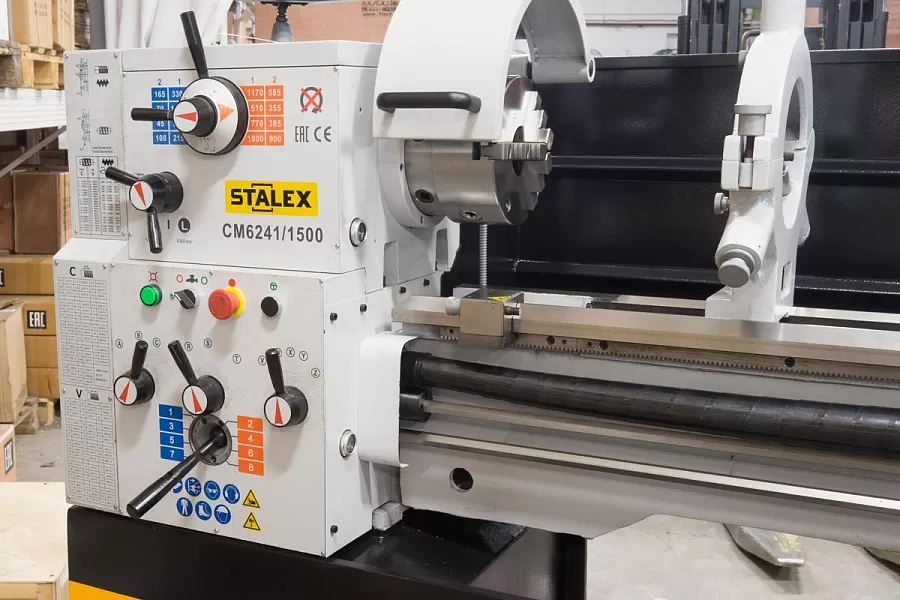

Токарно-винторезный станок STALEX CM6241/1500
Характеристики
| Диаметр обточки над поперечным суппортом, мм | 255 |
| Мощность двигателя, кВт | 3.0/4.5 |
| Диаметр обточки над поперечным суппортом, мм | 255 |
| Расстояние между центрами, мм | 1500 |
| Частота вращения шпинделя, об/мин | 45-1800 |
Описание

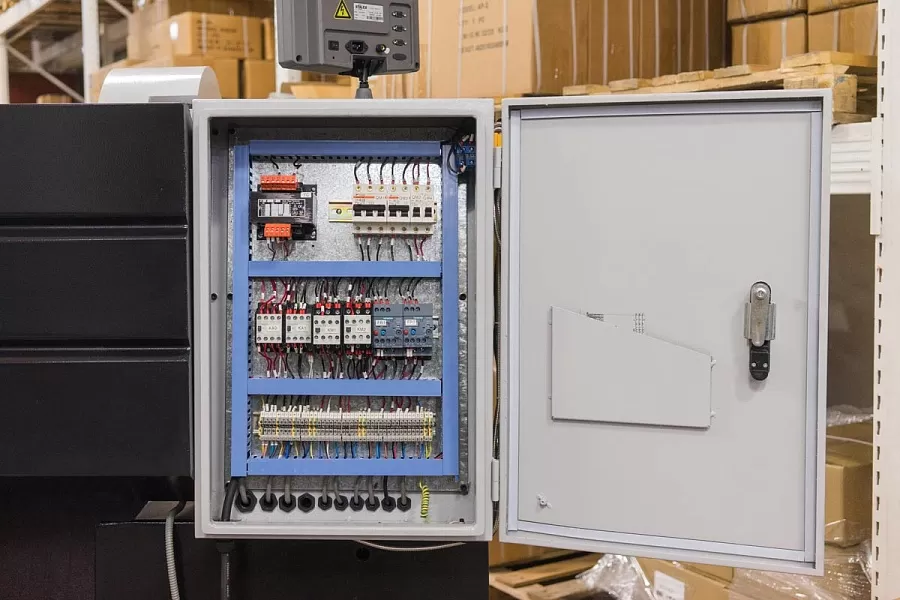

• Электрокомпоненты Siemens

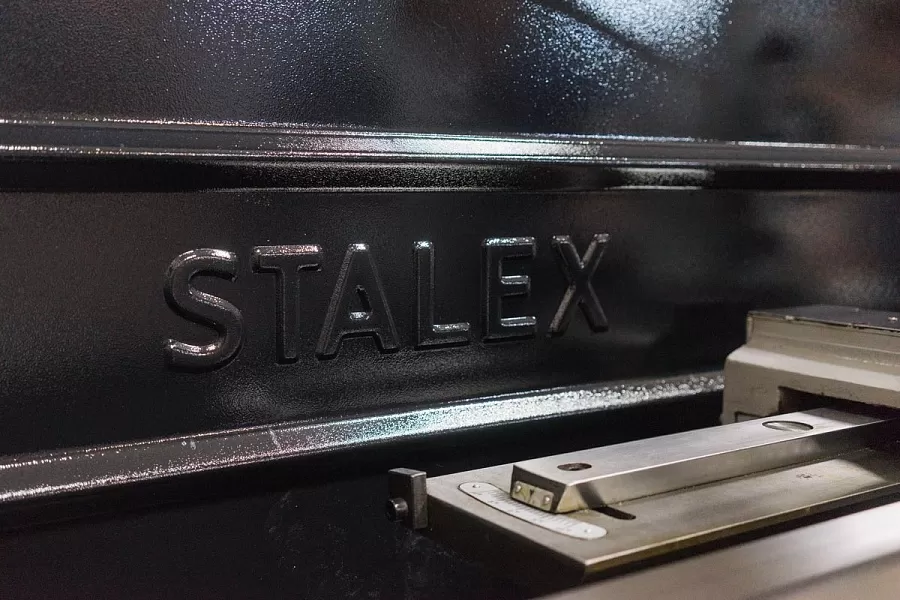

• Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.

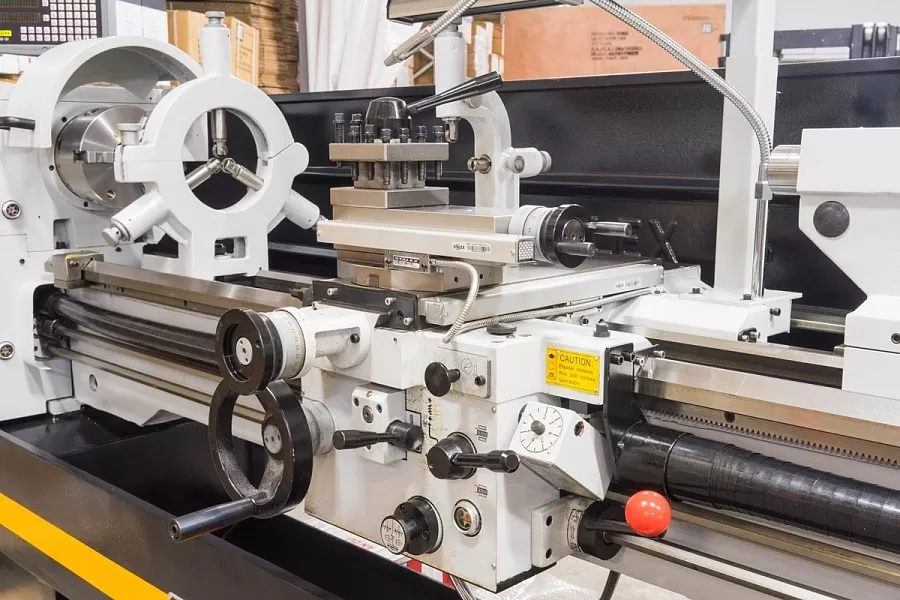

• Автоподача по двум осям X/Y.
• Установлена защита патрона, защита инструмента, защита ходового винта
• Погрешность соосности шпинделя менее 0. 009 мм
• Погрешность биения токарного патрона менее 0. 05 мм

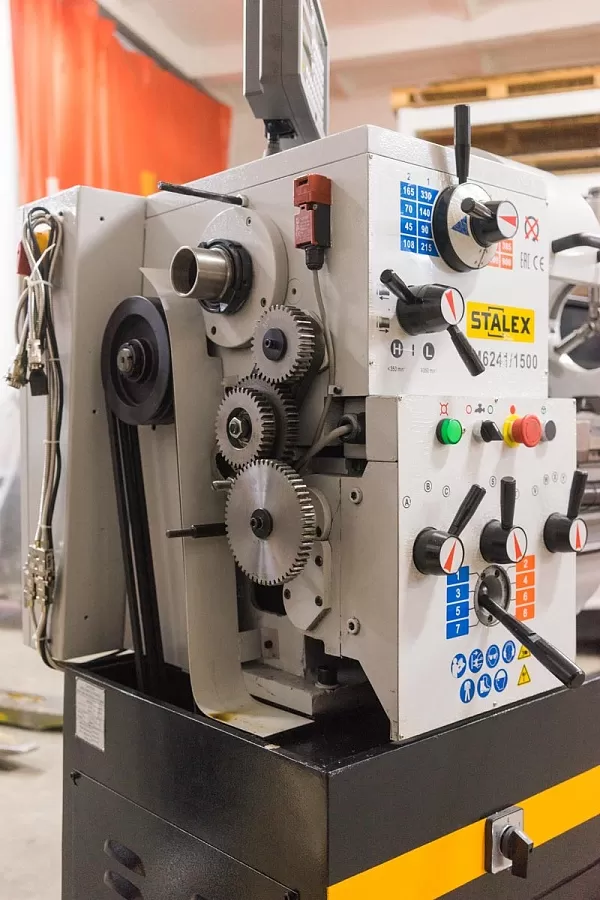

• Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
• Мощный 2-х ступенчатый двигатель рассчитан на продолжительную работу
• Шпиндель изготовлен с высокой точностью.
• Изготовлен в соответствии с европейскими стандартами.
Подробные характеристики
|
Модель |
CM6241/1500 |
|
Диаметр обработки над станиной, мм |
410 |
|
Диаметр обработки над суппортом, мм |
255 |
|
Длина выемки (ГАП), мм |
190 |
|
Высота центров, мм |
205 |
|
Расстояние между центрами, мм |
1500 |
|
Ширина станины, мм |
250 |
|
Диаметр обработки над выемкой (ГАП), мм |
580 |
|
Диаметр отверстия шпинделя, мм |
52 |
|
Диапазон частот вращения |
16 |
|
Частота вращения шпинделя, об/мин |
45—1800 |
|
Предел продольных рабочих подач, мм/об |
0.05—1,7 |
|
Предел поперечных рабочих подач, мм/об |
0.025—0.85 |
|
Метрическая резьба,39 |
0,2-14 мм |
|
Дюймовая резьба,45 |
2-72 TPI |
|
Диаметральная резьба,21 |
8-44 DP |
|
Модульная резьба,18 |
0,3-3,5 MP |
|
Торец шпинделя |
D1-6 |
|
Внутренний конус шпинделя |
MT6 |
|
Перемещение поперечного суппорта, мм |
210 |
|
Сечение резцов, мм |
20х20 |
|
Перемещение малого продольного суппорта, мм |
140 |
|
Мощность главного привода, кВт |
3,0/4,5 |
|
Диаметр пиноли задней бабки, мм |
50 |
|
Ход пиноли задней бабки, мм |
120 |
|
Конус пиноли задней бабки |
MT4 |
|

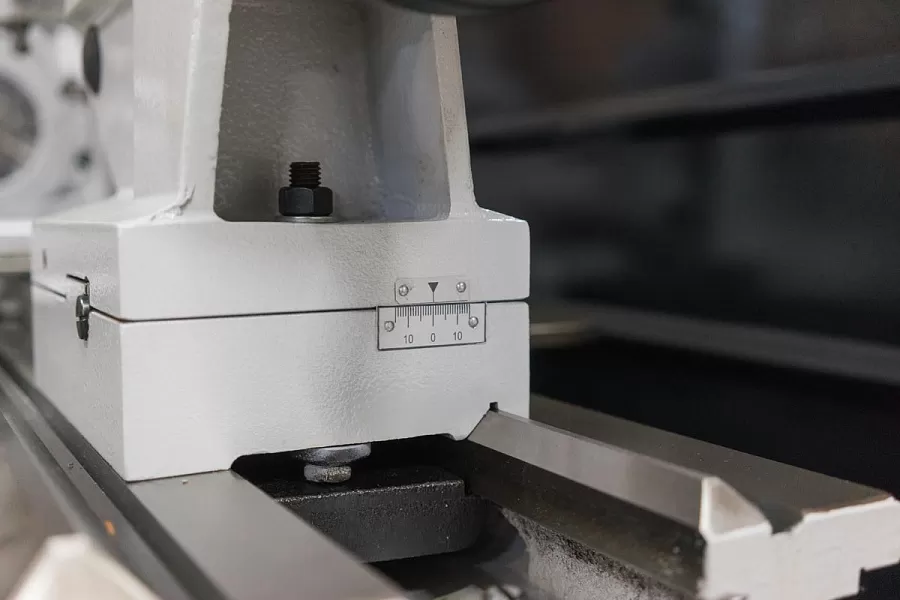

Смещение задней бабки, мм |
±13 |
|
Мощность насоса охлаждения, кВт |
0,1 |
|
Масса станка (нетто/брутто), кг |
1340/1565 |
|
Габариты станка, мм |
2440×850×1320 |
|
Габариты упаковки, мм |
2560х900х1650 |

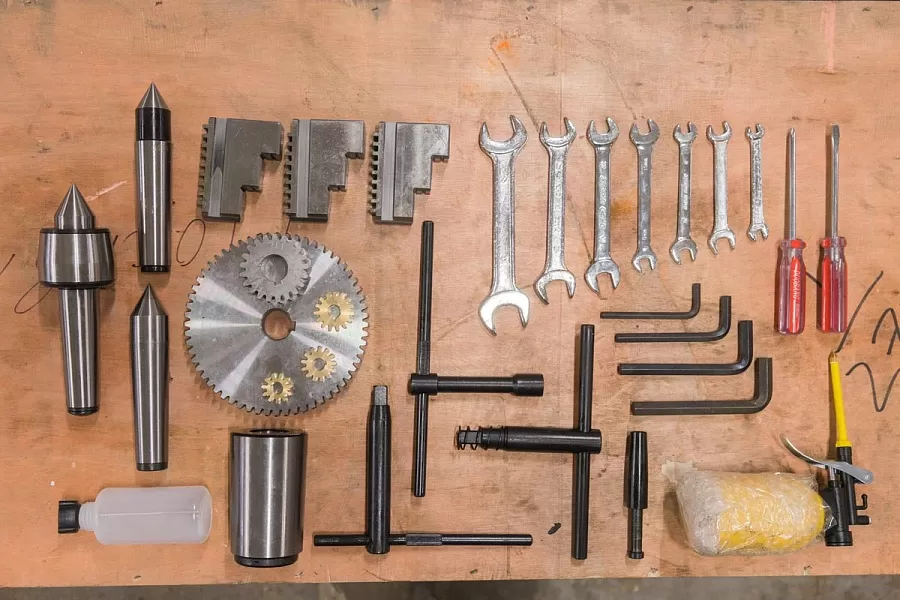

Комплектация
| Патрон 3-х кулачковый Ø200 мм | |
| 4-х кулачковый патрон Ø250 мм | |

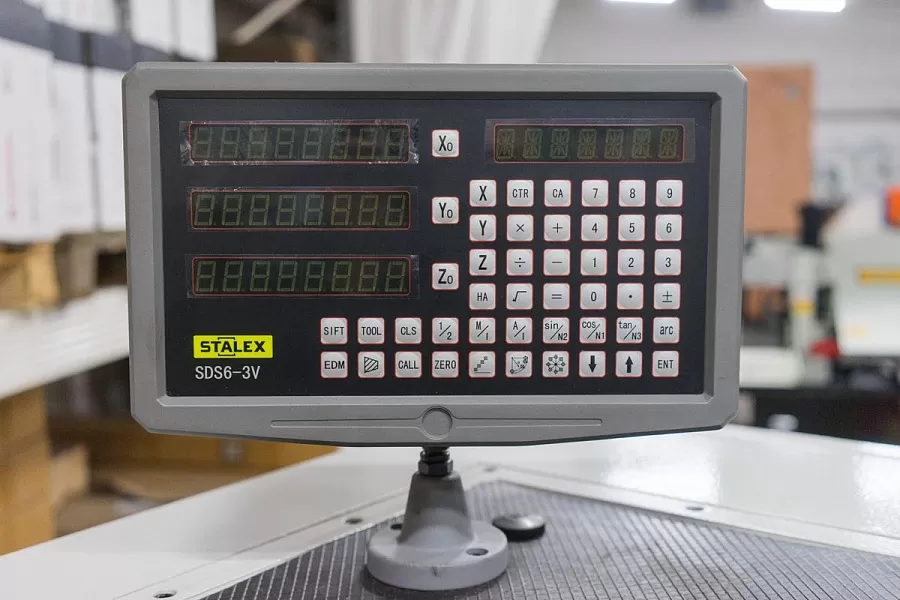

| УЦИ по 3-м осям (Sino) | |
| Лампа местного освещения LED | |
| Защита ходового вала | |
| Защита патрона | |
| Защита резцедержателя | |
| Система подачи СОЖ | |
| Поддон для стружки | |
| Упорный не вращающийся центр MT4 | |
| Вращающийся центр МТ-4 | |
| Переходник МТ-4 | |

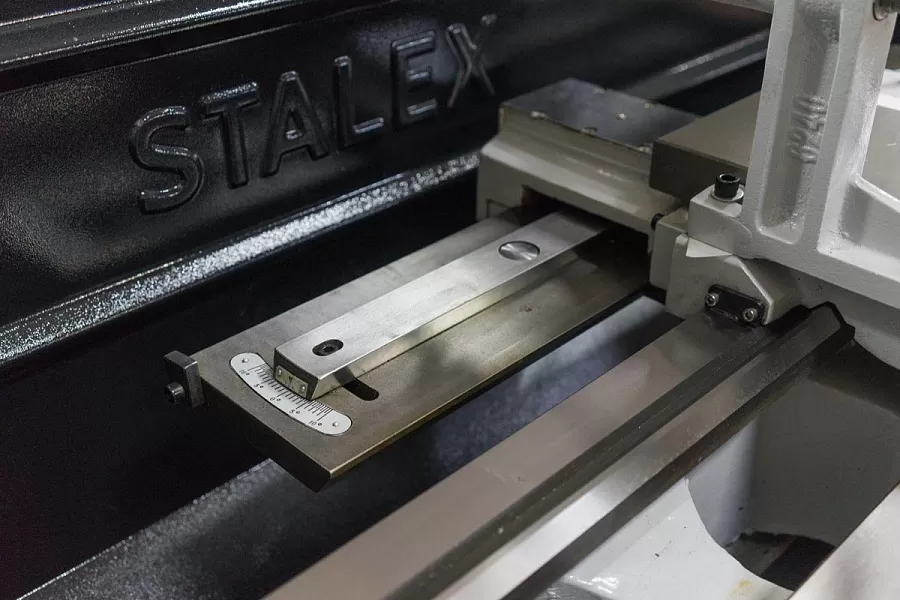

| Конусная линейка | |

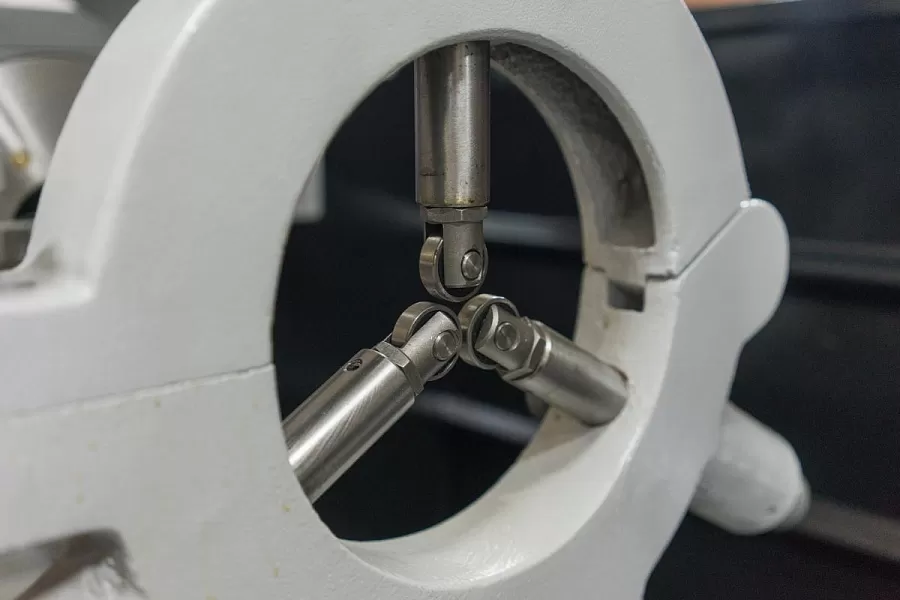

| Подвижный люнет Ø13-80 мм | |
| Не подвижный люнет Ø13-152 мм | |
| Анкерные болты | 6 шт. |
| Документация |
