Новинка

Артикул: D850/1500

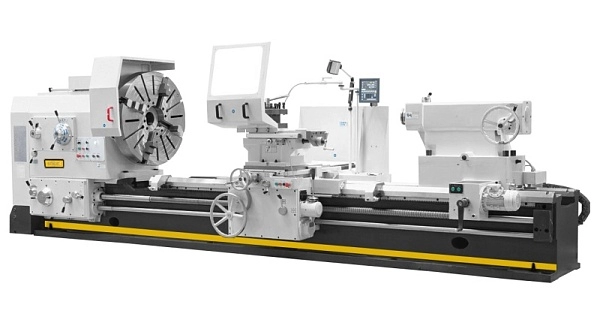

Токарно-винторезный станок STALEX Apollo D850/1500

6 264 000 ₽

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 35621

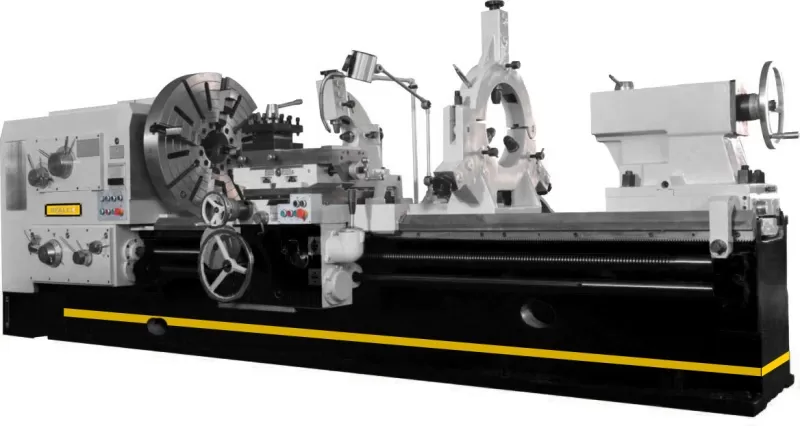

Токарно-винторезный станок STALEX Apollo D850/1500

Описание

Очень тяжелая и широкая станина жесткой моноблочной конструкции призматические направляющие, отшлифованные и закаленные индукционным методом, обеспечивают точность в течение длительного времени и практически не подвержены износу массивная передняя бабка с высокоточным главным шпинделем на роликовых подшипниках с диаметром отверстия шпинделя 105 мм обеспечивает высокую стабильность работы станка под нагрузкой;
Отсутствие биения даже при максимальной частоте вращения шпинделя;
На суппорте находится джойстикового типа переключатель подач по осям X и Z;
Регулируемая предохранительная муфта в фартуке суппорта защищает механический блок подачи от повреждений и поломок;
Центральное и удобное управление подачами и шагом резьбы
Привод подач, позволяет нарезать широкий спектр диаметральных, дюймовых, модульных и метрических резьб;
Суппорт и верхние салазки, рассчитаны на работу в интенсивном режиме.
Изготовлен по стандартам СЕ.

Комплект поставки:

4-х кулачковая планшайба Ø800 мм
4-х позиционный резцедержатель
Не вращающийся центр -2 шт.
Неподвижный люнет Ø40-350 мм
УЦИ по 3-м осям
Защитный экран патрона;
Электрокомпоненты Siemens
Регулируемые опоры станины
Конусная линейка L=800 мм
Система подвода СОЖ
LED лампа местного освещения
Инструкция по эксплуатации

Подробные характеристики

Модель:	Apollo D850x1500
Диаметр обточки над станиной	Ø850 мм
Ø обточки над поперечным суппортом	Ø520 мм
Высота центров	405 мм
Расстояние между центрами	1500 мм
Макс. длинна обточки	1250 мм
Ширина станины	600 мм
Макс. масса детали, обрабатываемой в центрах	4 000 кг
Частота вращения шпинделя, 4	5-630 об/мин
Торец шпинделя	ISO A2-11
Конус шпинделя	METRIC №120
4-х кулачковая планшайба	Ø 800 мм
Проходное отверстие шпинделя	Ø105 мм
Ход по оси X	600 мм
Ход по оси Z	1250 мм
Ход по оси z-1	250 мм
Продольная подача ось X	0,08-9,6 мм/об
Поперечная подача ось Z	0,04-4,9 мм/об
Подача верхних салазок z-1	0,02-2,4 мм/ об
Метрическая резьба, 53	1-120 мм
Дюймовая резьба, 49	30-1/4 TPI
Диаметральная резьба, 56	60-0,5 DP
Модульная резьба	0,5-60 мм
Максимальный размер инструмента	32х32 мм
Угол поворота резцедержателя	90º
Ускор. перем. продольного суппорта ось Z	3,640 мм/мин
Ускор. перем. поперечного суппорта ось X	1,870 мм/мин
Ускор. перемещение салазок с резцедержателем	900 мм/мин
Конус пиноли задней бабки:	MT-6
Ход пиноли задней бабки	250 мм
Диаметр пиноли задней бабки	Ø120 мм
Габаритные размеры станка	3450×1500×1300 мм
Габаритные размеры упаковки	4000х1870х1600 мм
Мощность главного привода с инвертером	17,0 кВт
Мощность двигателя подачи	1,1 кВт
Мощность двигателя СОЖ	0,15 кВт
Мощность двигателя гидросистемы	0,55 кВт
Масса нетто	3800/4450 кг

Комплектация


4-х кулачковая планшайба Ø800 мм
4-х позиционный резцедержатель
Не вращающийся центр -2 шт.
Неподвижный люнет Ø40-350 мм
УЦИ по 3-м осям
Защитный экран патрона
Электрокомпоненты Siemens
Регулируемые опоры станины
Конусная линейка L=800 мм
Система подвода СОЖ
LED лампа местного освещения
Инструкция по эксплуатации
