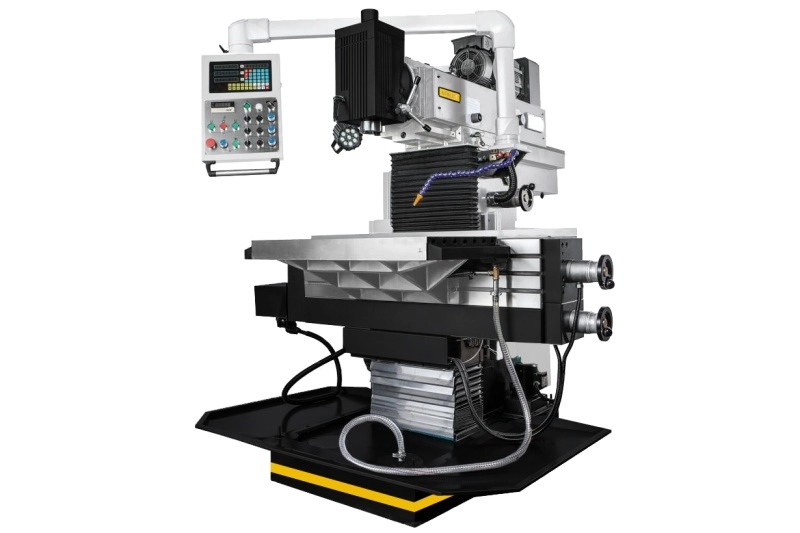

нструментальный фрезерный станок STALEX WFM 850 Servo
Характеристики
| Мощность двигателя, кВт | 5.5 |
| Конус шпинделя | ISO 40 DIN2080 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 850x450/1190x250 |
Описание
Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.Особенности:
- Высокая жесткость конструкции станка
- Удобное расположение органов управления станка с одной стороны
- Вертикальный и горизонтальный шпиндели
- Наклон вертикальной головки влево/вправо
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
- УЦИ по осям X, Y, Z (Sino)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Управляемое перемещение фрезерного стола по 3-м координатам
- Централизованная система смазки фрезерного стола
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
Комплект поставки
- Пульт управления нового образца с УЦИ
- Зажимная тяга M16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
Подробные характеристики
|
Модель |
WFM 850 Servo |
|
Конус шпинделя вертикального |
ISO 40 DIN2080 |
|
Частота вращения шпинделя(Гор/верт) плавно(2), |
40 – 260/260-2000 |
|
Ход пиноли шпинделя |
60 мм |
|
Диапазон наклона головки, влево/вправо |
±90⁰ |
|
Расстояние от оси горизонтального шпинделя до стола |
120-530 мм |
|
Расстояние от оси вертикального шпинделя до стола |
70-520 мм |
|
Расстояние от оси вертикального шпинделя до стойки |
170-620 мм |
|
Конус шпинделя горизонтального |
ISO 40 DIN2080 |
|
Размер горизонтального рабочего стола |
850x450 мм |
|
Размер вертикального рабочего стола |
1190x250 мм |
|
Перемещение стола по оси Х |
600 мм |
|
Перемещение стола по оси Z |
450 мм |
|
Перемещение стола по оси Y |
450 мм |
|
Скорость подачи стола по оси Х x Y x Z |
10-1000 мм/мин |
|
Ускоренное перемещение стола |
1200 мм/мин |
|
Т-образные пазы горизонтального стола (ширина/расстояние), 6 |
14/63 мм |
|
Т-образные пазы вертикального стола (ширина/расстояние), 3 |
14/63 мм |
|
Максимальная нагрузка на стол |
300 кг |
|
Напряжение сети |
380 В |
|
Мощность мотора подач X/Y/Z, |
1,5/1,5/2,3 кВт |
|
Мощность главного двигателя, |
5,5 кВт |
|
Мощность насоса помпы: |
0,4 кВт |
|
Габаритные размеры (ДхШхВ) |
1600х1800х2000 мм |
|
Масса |
1700 кг |
Комплектация
- Пульт управления нового образца с УЦИ
- Зажимная тяга M16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
Аксессуары
Расточная головка(с набором расточных резцов из 12 шт.) конус ISO50
Расточная головка(с набором расточных резцов из 12 шт.) конус ISO40
Расточная головка(с набором расточных резцов из 12 шт.) конус ISO30
